El Tiger tenía dos baterías principales, localizadas bajo el suelo de la torre. No he encontrado ninguna batería superviviente en el Museo de Bovington, pero he examinado la estructura metálica que las soportaba.

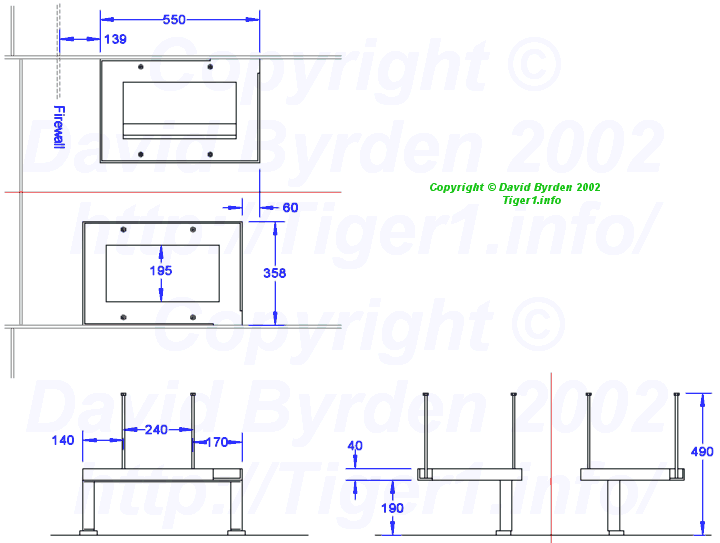

Estas estructuras miden 360 x 550 x 40 mm, y levantan 190 mm del suelo. Están sujetas a los largueros que recorren el casco a lo largo, además de estar también soportadas por unos perfiles en forma de U.
Los tornillos largos del diagrama son para sujetar las baterías y tienen 300 mm de longitud, lo que conlleva una altura total de 490 mm, justo hasta el suelo de la cámara de combate.

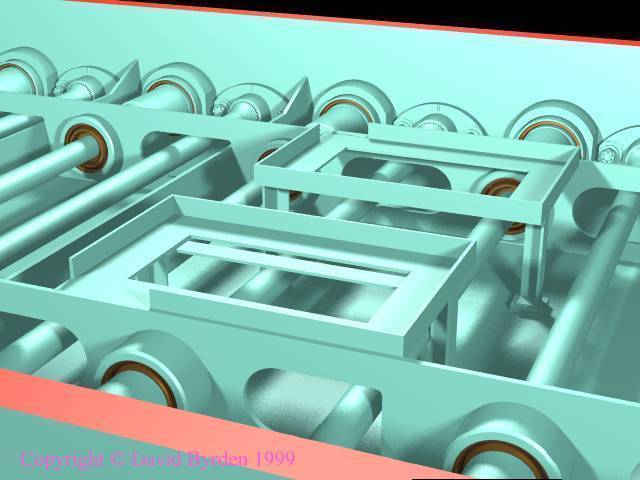

A continuación hay un modelo en 3D que muestra la estructura instalada en un corte en sección del casco.
[1] Survey of vehicle 250122, Bovington, by David Byrden
