La gente últimamente me pregunta acerca de los accesorios en el exterior de la torreta. En la mayoría de los casos saben lo que un ítem parece, pero no saben dónde situarlo exactamente.

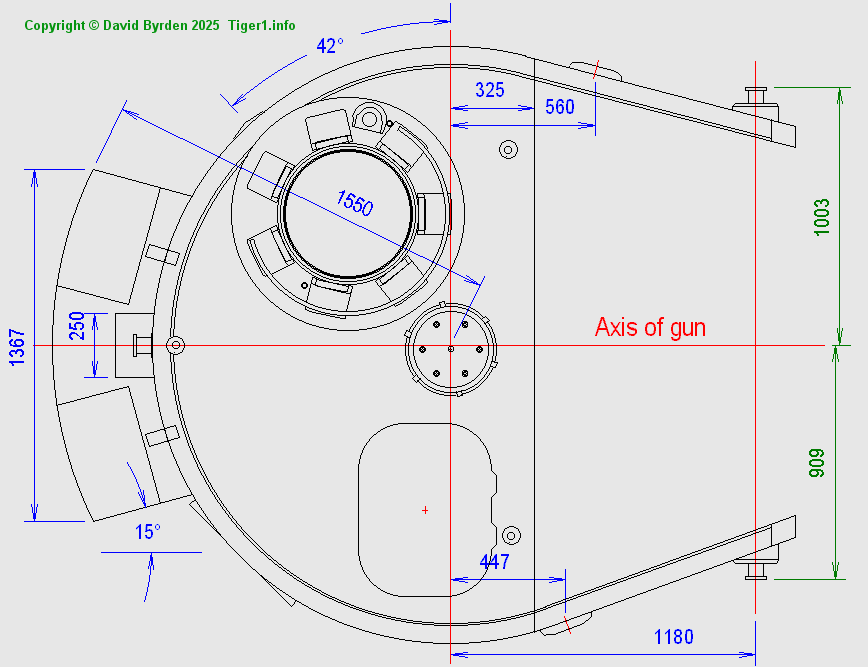

Este esquema muestra algunos de los accesorios del último modelo de torreta. Usando en conjunción de , que aquí se muestran, tendrás las dimensiones originales. Las cotas en verde están sacadas directamente de los diseños alemanes. Las dimensiones en azul están obtenidas supervisando los vehículos, escalando dibujos adimensionales, etc.
Los detalles sobre estos accesorios, son los siguientes:
Los tres Pilsen (soportes para una polea desmontable) están separados exactamente 1500mm. El de la derecha está 90mm. Adelantado sobre el eje de la torreta, y , los otros dos están ligeramente descentrados.
Los portillos de visión no están en la misma localización relativa a ambos lados.
El cañón está centrado con total exactitud en el centro de la torreta.
La última versión de la cúpula no tiene la misma localización que las primeras versiones.
La compuerta de escape estaba exactamente a 45 grados.
La tronera de pistola no estaba precisamente a 45 grados; estaba situada correspondiendo con el agujero de las primeras versiones.
El lado izquierdo de la torreta era el más ancho, ya que tenía que acomodar al artillero.
El asa del frontal de la torreta no tenía un casquillo cercano soldado. Muchos modelos y dibujos tienen esto equivocado.
En la última versión de la torreta (esquema de ésta página) se ve que la tapa del ventilador está ligeramente descentrado.
[1] Survey of vehicle 250122, Bovington, by David Byrden
[2] Factory drawing: Turmgehause 2AKF31861U1B12 (turret front plates)
