El libro "DW to Tiger I", de Jentz y Doyle, contiene en la página 129 algunos esquemas de almacenaje tomados del Manual de la Torre del Tiger. Por razones de espacio, el libro omite algunos detalles de almacenaje que están en el Manual. Aquí están los bocetos, gracias a Hilary Doyle. Donde he podido determinar su escala, he intentado suministrar una referencia de medidas.

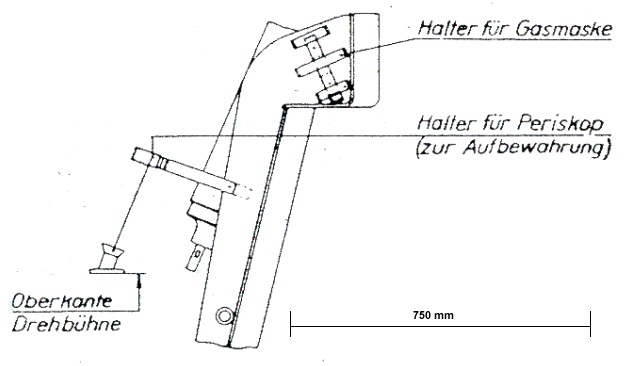

Este esquema muestra el lateral izquierdo del montaje del muelle recuperador del cañón. En la parte superior se puede ver el soporte para la máscara de gas del comandante. El elemento del medio es presumiblemente un anillo metálico situado al final de una viga o montante. Sujeta un extremo del “Periskop‿, el cual todavía no he identificado, el otro extremo del cual está en un soporte tipo taza en el suelo de la torre.
La viga de soporte parece tener dos brazos, y posiblemente estaría fijada a ambos lados del montaje de equilibrado, o justo a ambos lados de su cara izquierda. ¡Si sólo tuviera una fotografía...!

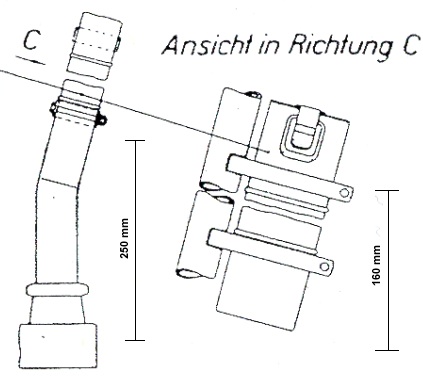

Estos dos bocetos, con dos escalas diferentes, muestran una caja para la “MG Ersatzlaufe‿ montada en la parte posterior de la pata de soporte del suelo de la torre (puedes verlo en la página 129 del libro). Las dimensiones generales de esta caja todavía no las he determinado; obviamente este esquema es una sección por la mitad. También desconozco si la caja estaba presente en todas las variantes del Tiger I.

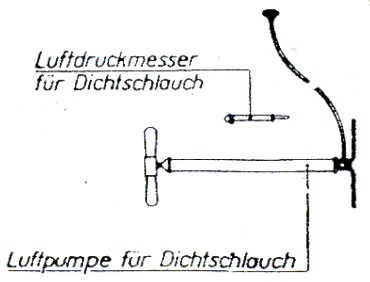

Este esquema muestra la bomba y la boquilla para el tubo de sellado inflable del anillo de la torre. Desconozco la escala de este boceto, pero presumiblemente es la misma que la del boceto del inicio de esta página.
Esto, creo, es una llave para cerrar las escotillas, etc. Si es así, pienso que se guardaba en la parte superior del mecanismo hidráulico. No tengo referencias de escala para este boceto.
Por favor, acepta mis disculpas por no tener tiempo para averiguar qué representan estos esquemas. Espero finalmente realizar un modelo completo del almacenamiento en la torre y de todo el equipamiento.
